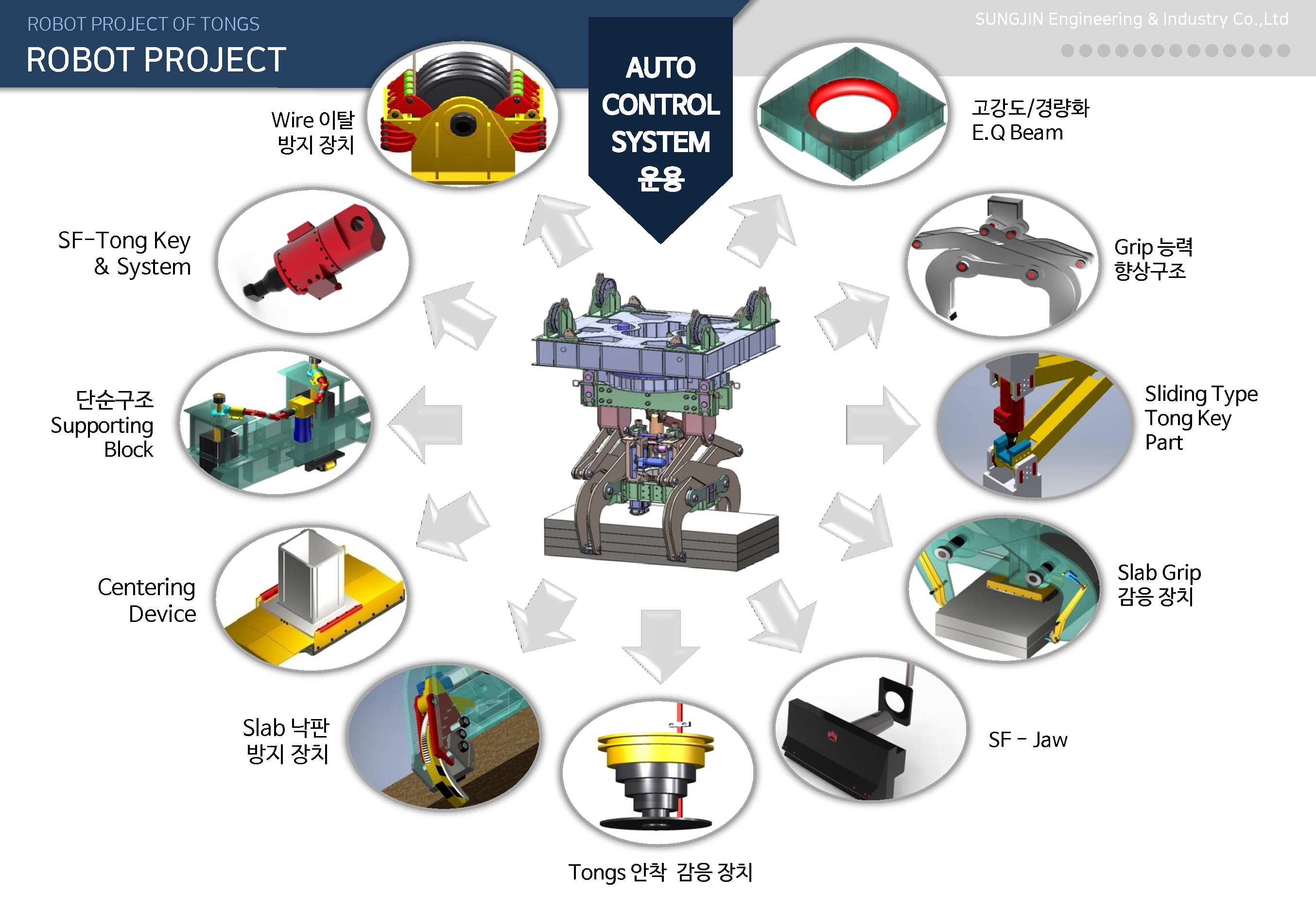

Robot Project of Tongs 1
-
Robot Project of Tongs 2
-
Robot Project of Tongs 3
-
Robot Project of Tongs 4
-
Robot Project of Tongs 5
-
Robot Project of Tongs 6
-
Robot Project of Tongs 7
-
Robot Project of Tongs 8
-
Robot Project of Tongs 9
-
Robot Project of Tongs 10
-
Robot Project of Tongs 11
-
Robot Project of Tongs 12
-
Robot Project of Tongs 13
-
Robot Project of Tongs 14
-
Robot Project of Tongs 15
-

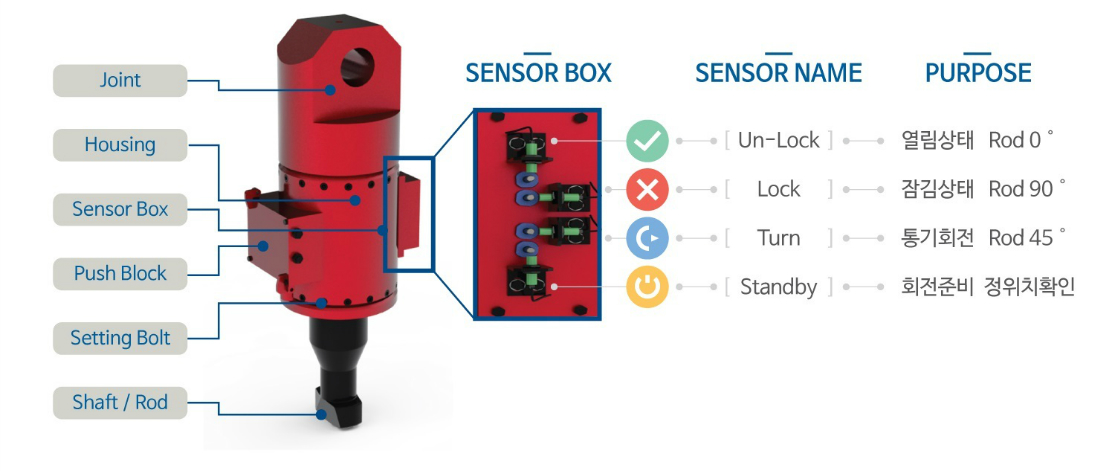

SF-TONG KEY & SYSTEM
-

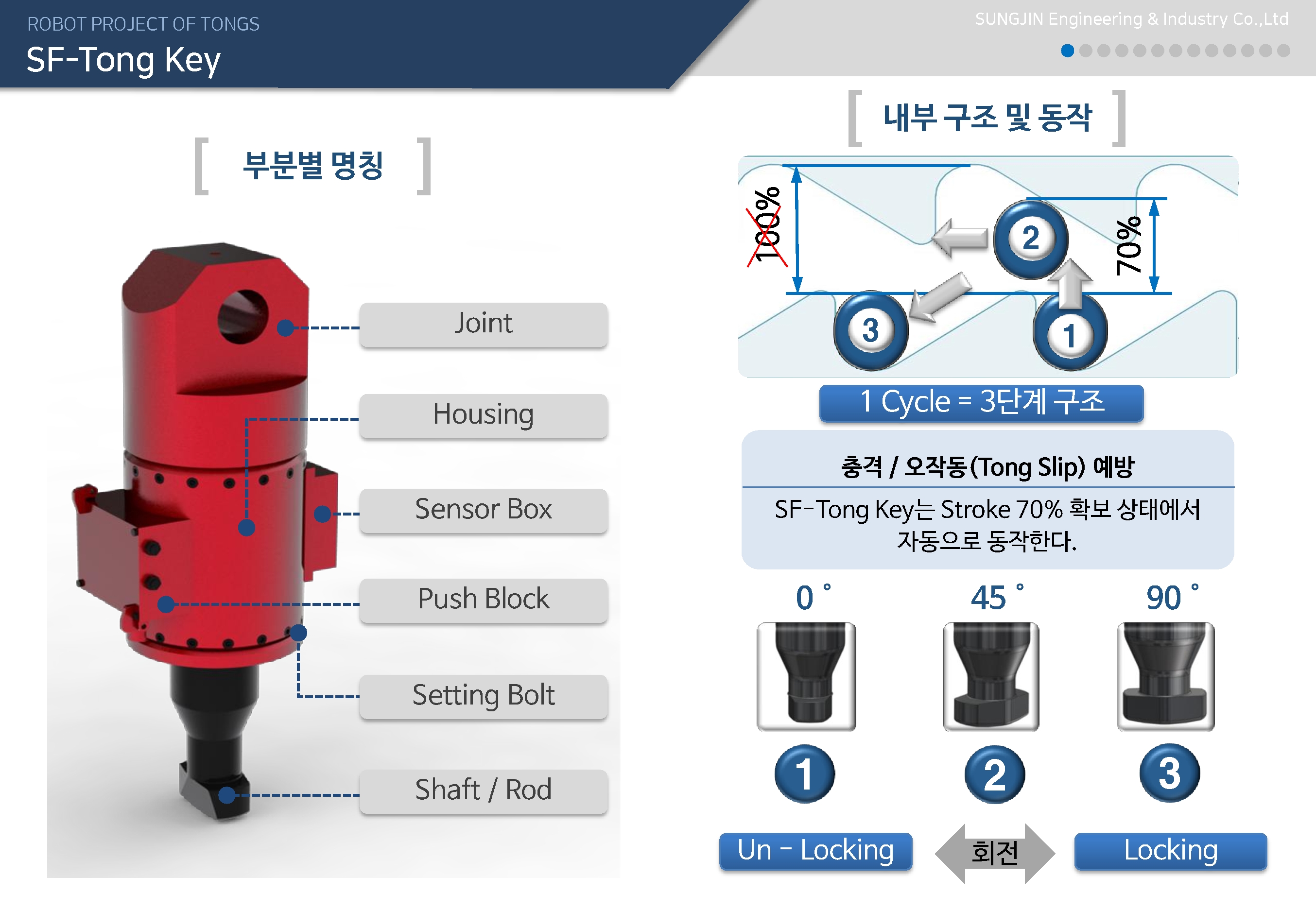

SF - TONG KEY
-
SF - SYSTEM
천장크레인용 통키의 오작동 방지 장치 비교
-
1
- TONG KEY에서 요구하는 행정거리 (STROKE)를 완벽히 움직여야 안정된 작동이 가능
- TONG KEY에서 요구하는 행정거리(STROKE)의 70% 움직여도 안정된 작동 보장
-
2
- TONG KEY에서 요구하는 행정거리(STROKE)가 70%이하 움직인다면 작동불능 및 오작동
- 행정거리(STROKE)의 70%이하 움직이면 TONG KEY는 원상복귀
-
3
- TONG KEY에서 요구하는 행정거리(STROKE)를
파악하기 위해서 전기장치 및 센서로 감지하여 사용
(조작 등 2차 운전필요) - 행정거리(STROKE)파악 및 추가보완사항이 필요없음
- TONG KEY에서 요구하는 행정거리(STROKE)를
파악하기 위해서 전기장치 및 센서로 감지하여 사용
-
4
- TONG KEY의 오작동으로 인해 TONG KEY가 이탈되면 대형사고로 이어질 수 있음
(운전자의 숙련도와 지속적인 관찰 필요) - TONG KEY의 오작동을 원천적으로 방지가능하며 모든 TONGS에 적용가능
- TONG KEY의 오작동으로 인해 TONG KEY가 이탈되면 대형사고로 이어질 수 있음

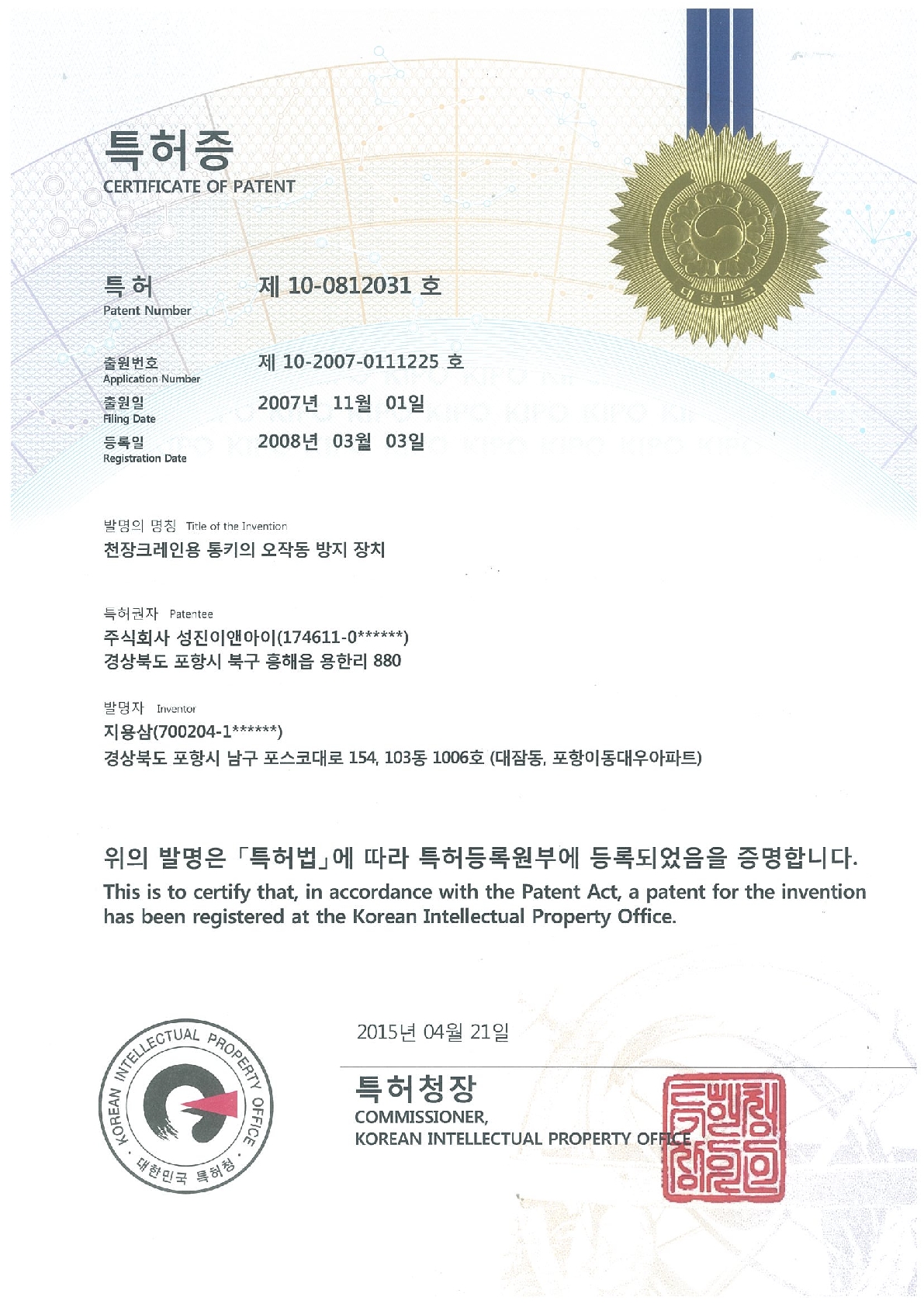

10-0812031
천장크레인용 통키의 오작동 방지 장치-
-

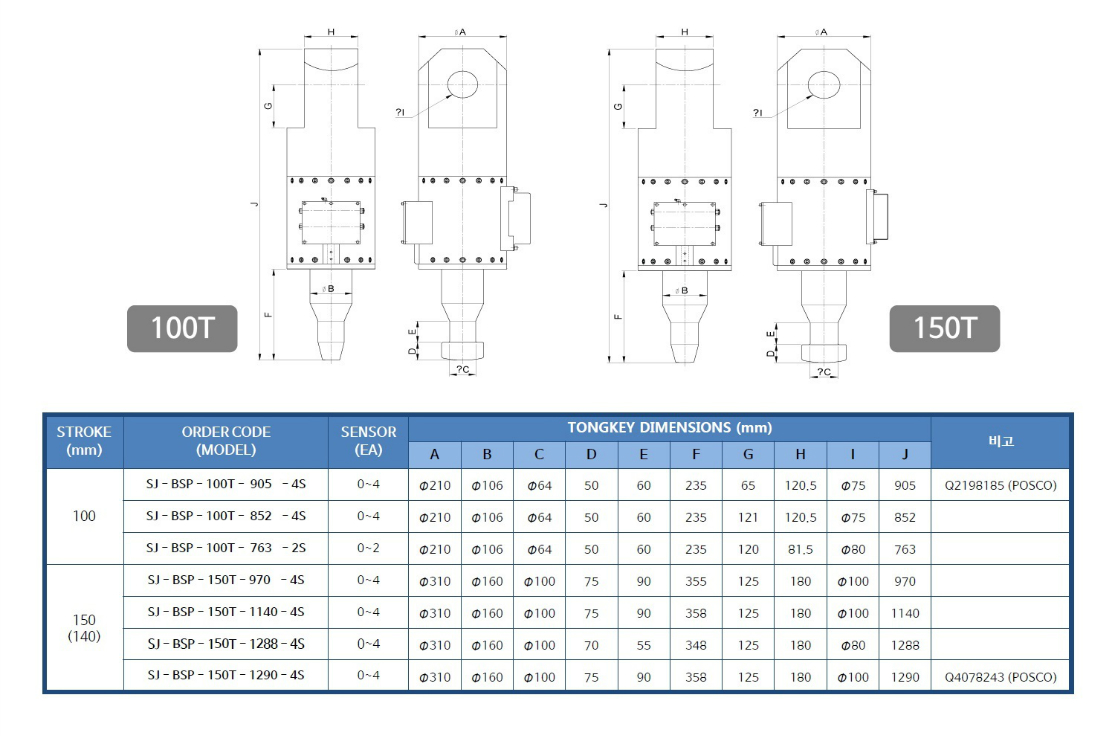

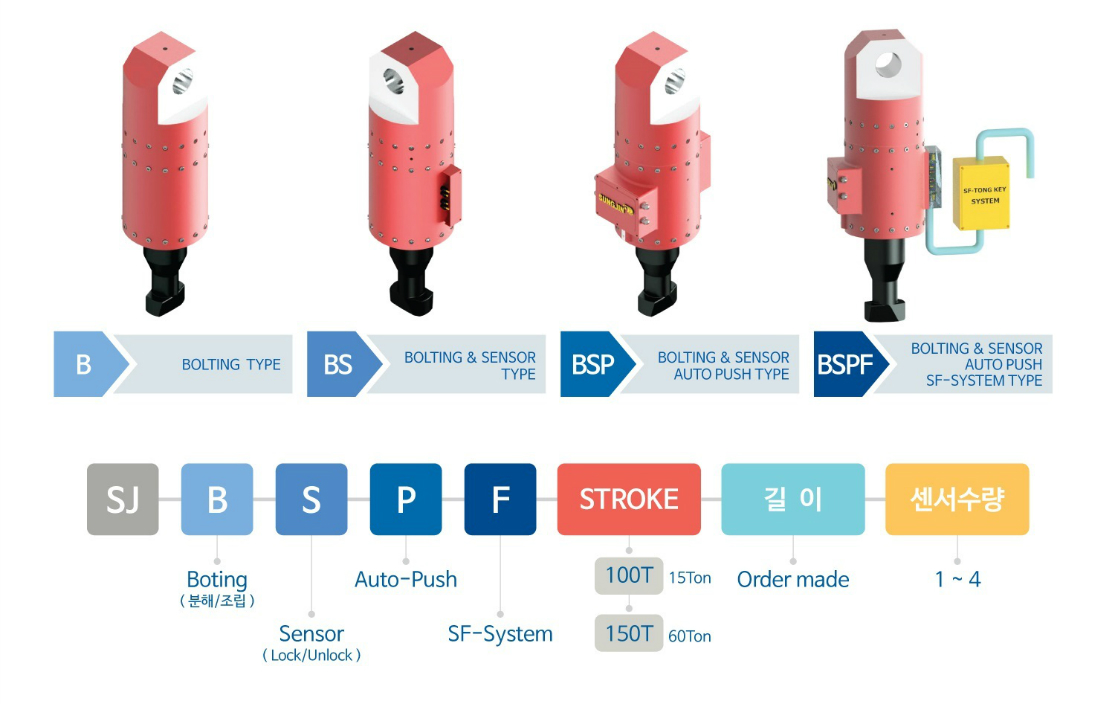

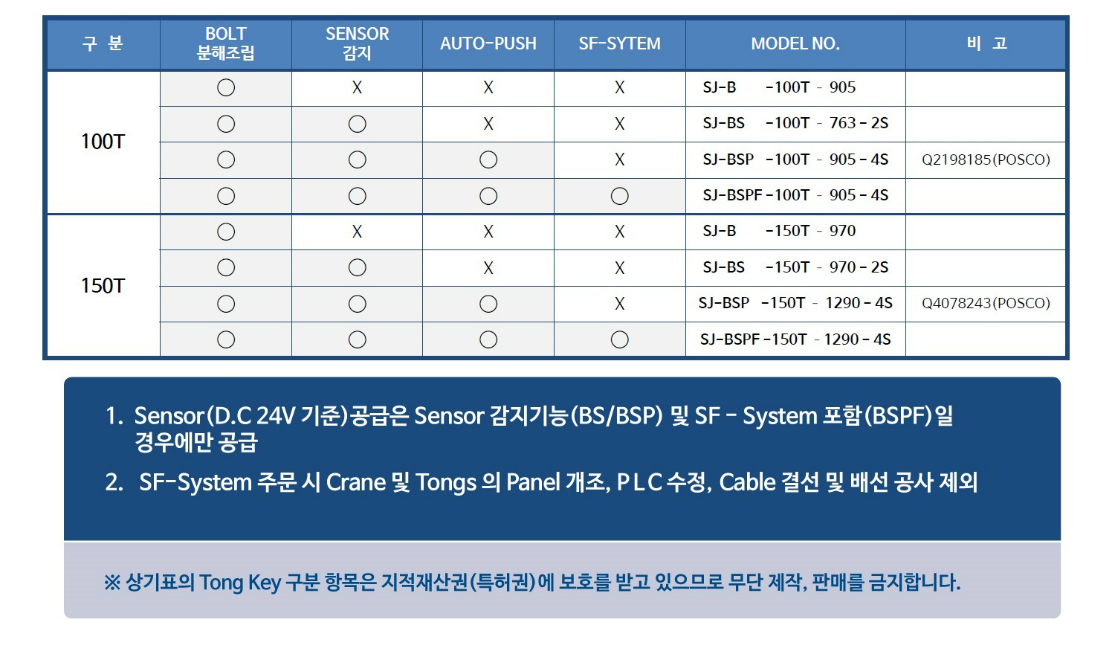

TONG KEY 모델구분표

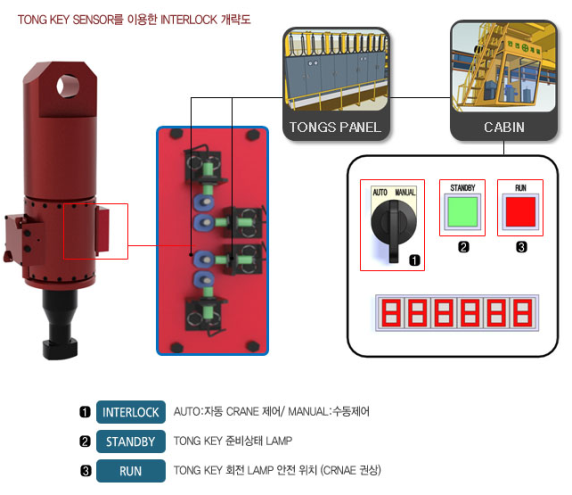

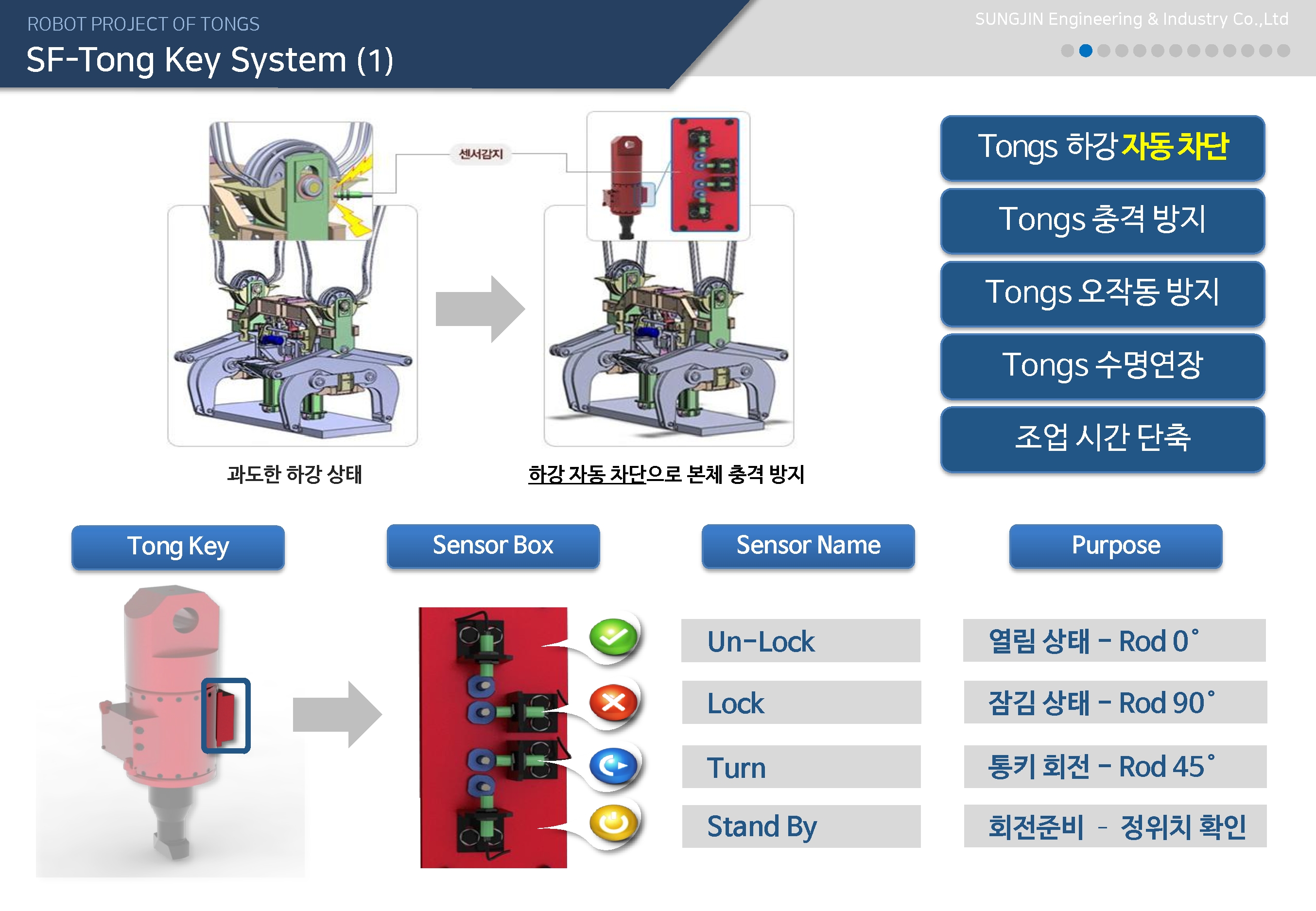

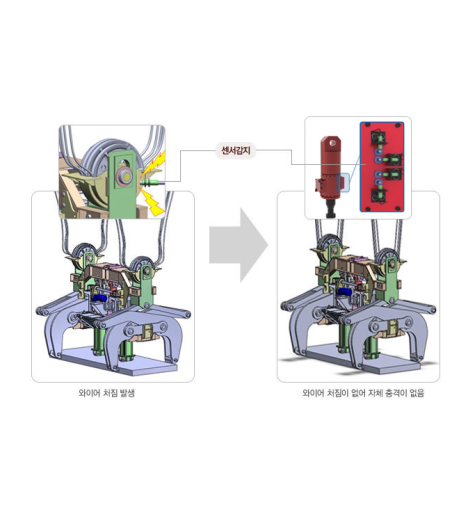

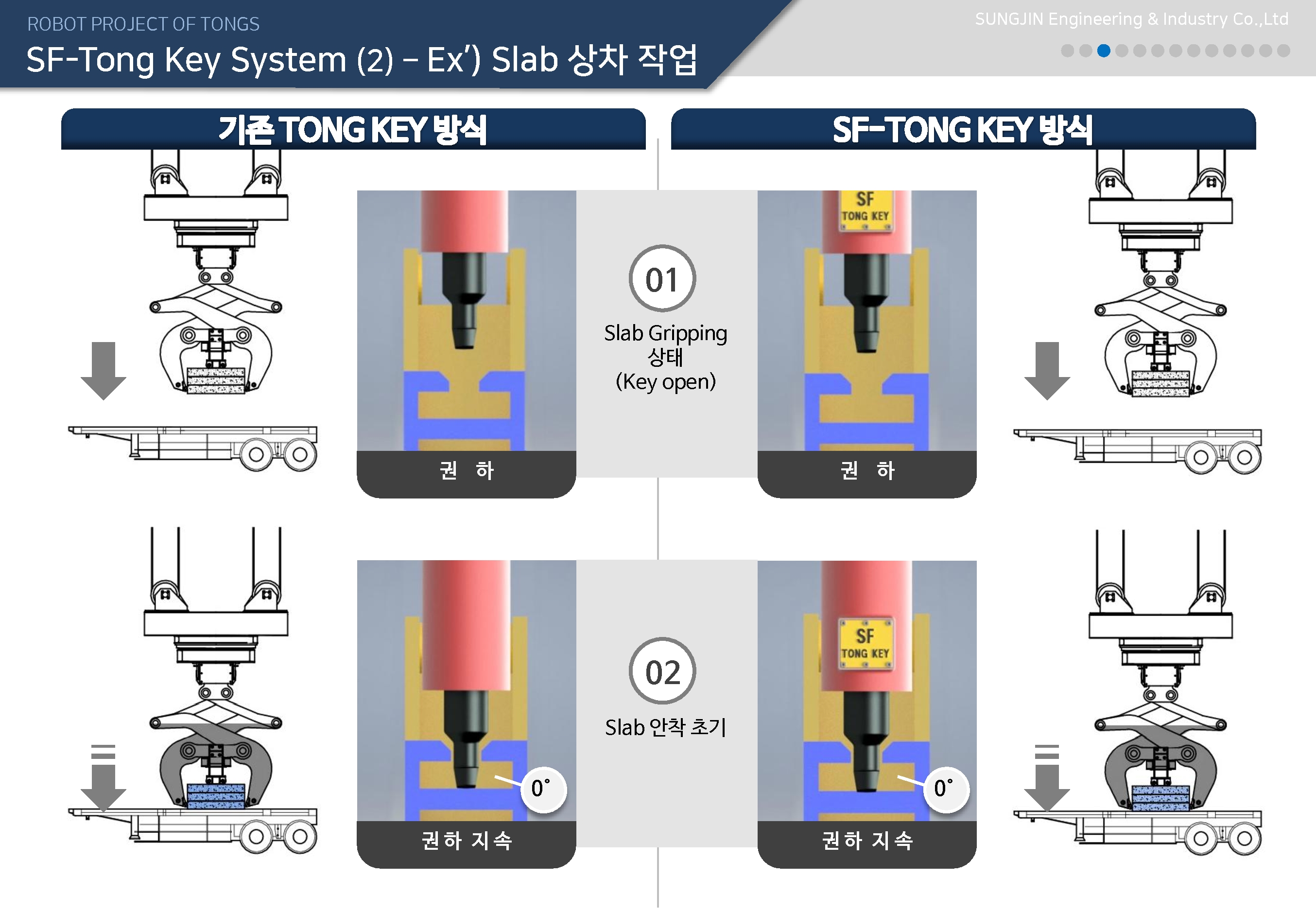

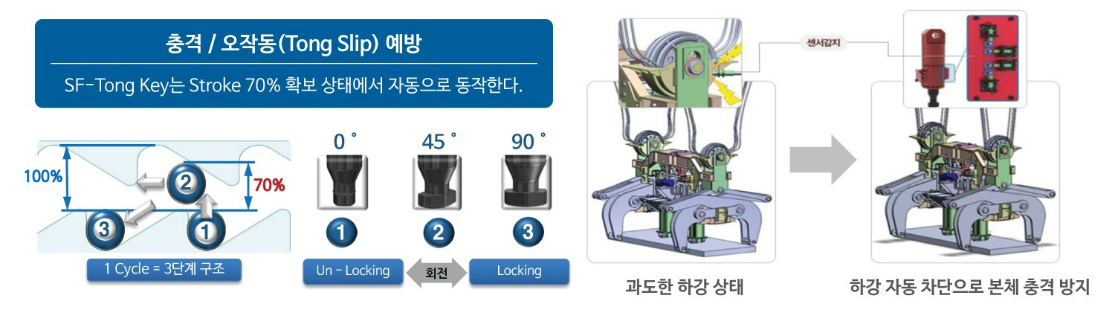

SF-System이란?
SF-Tong key를 이용하여 TONGS의 권상, 권하를 제어하는 시스템으로 Standby Sensor, Run Sensor가 각각 위치하고 있다.

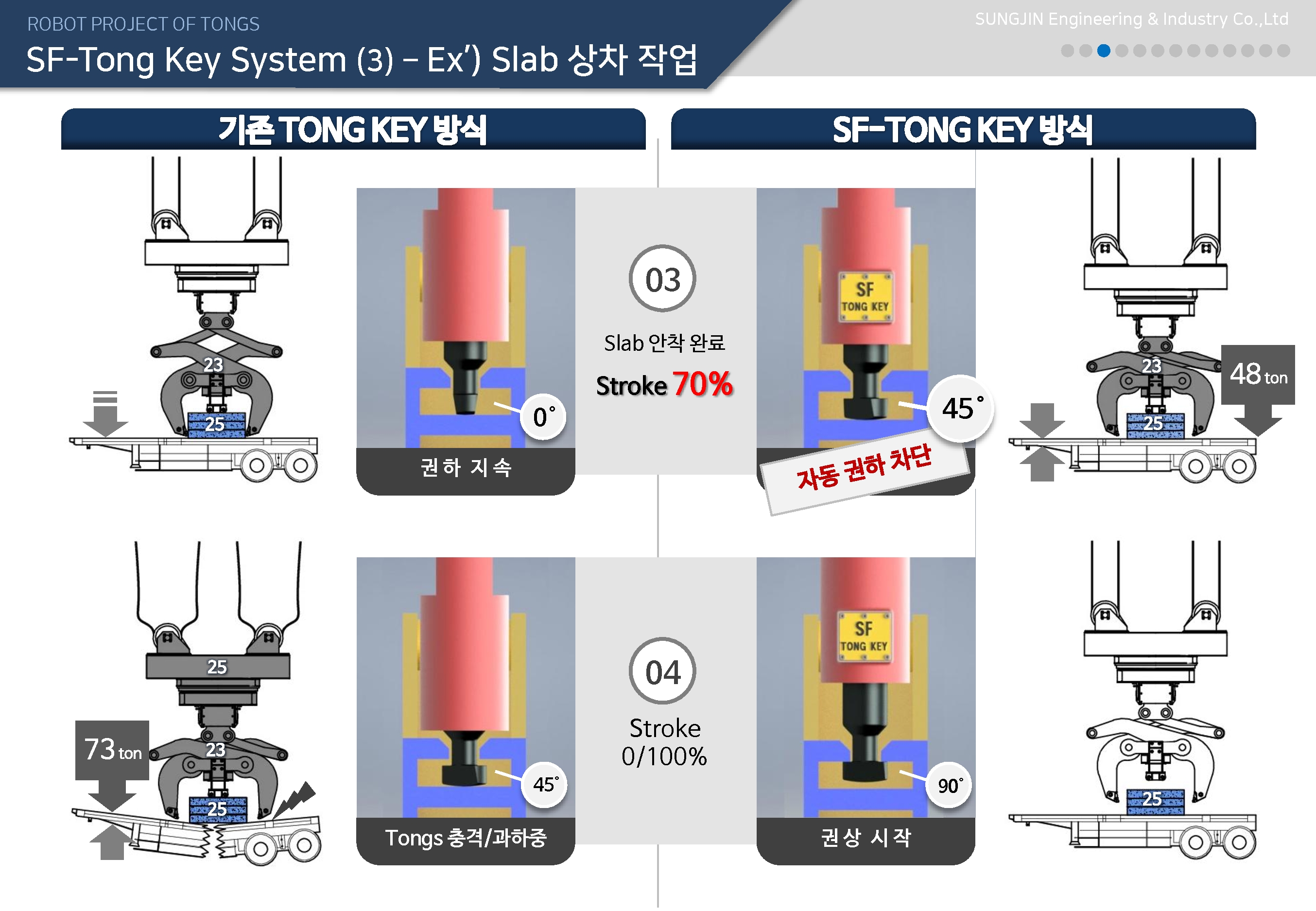

Tongs가 하강하면서 Tong key동작이 이루어지고, 이때 Tong key Stroke 70% 지점에 위치한 Run Sensor가 작동하게 되면 Tong key는 안전한 위치, 즉 22.5˚ 구간의 통과를 감지한 것이므로 TONGS의 하강을 제어하여 와이어 로프 처짐이나 본체 충격을 완벽히 제어할 수 있는 장치 및 시스템이다.

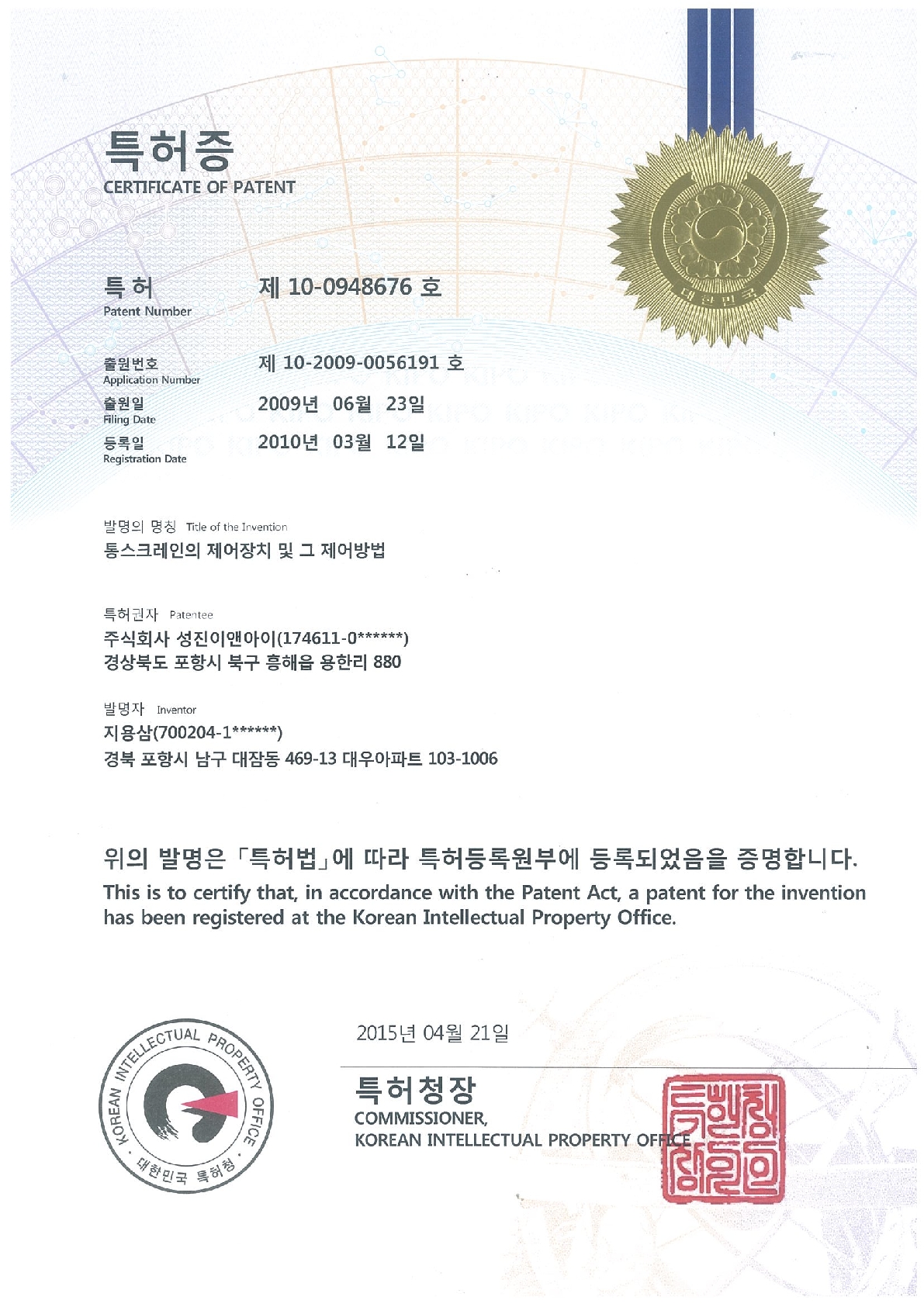

10-0948676
통스크레인의 제어장치 및 그 제어방법

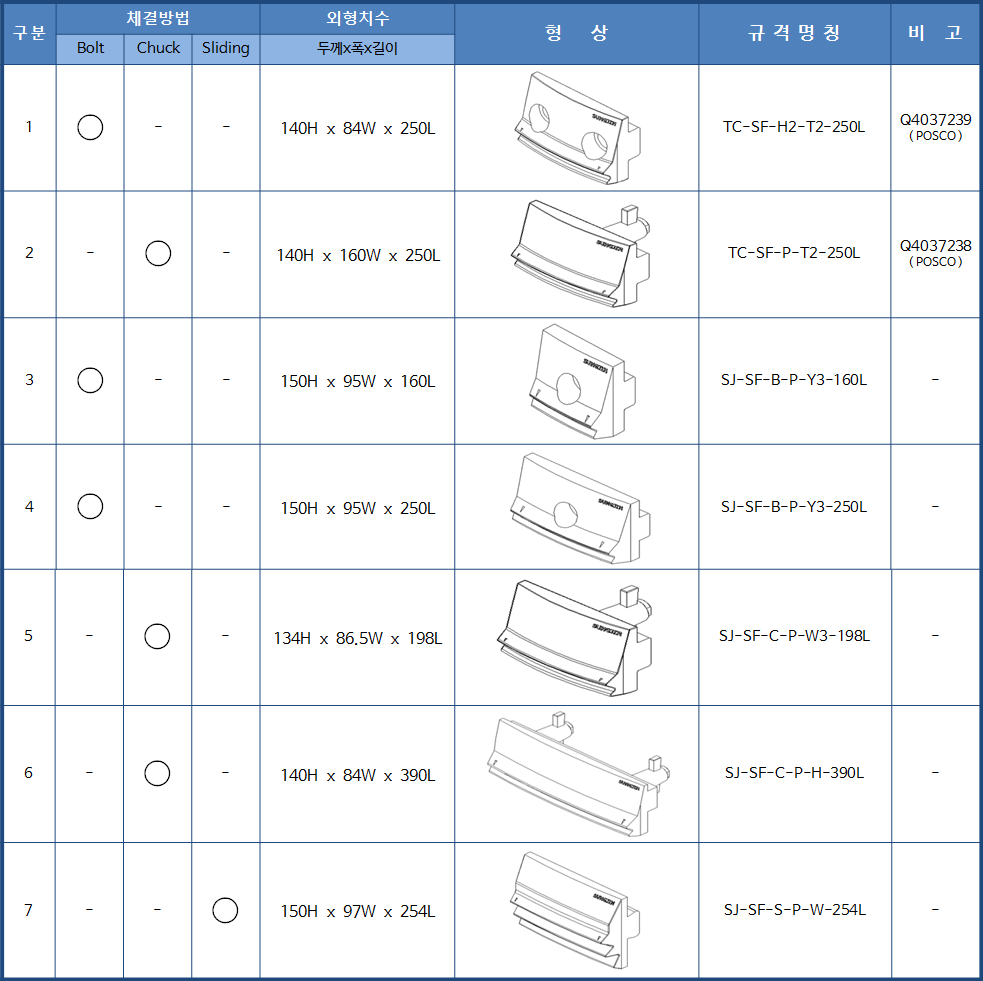

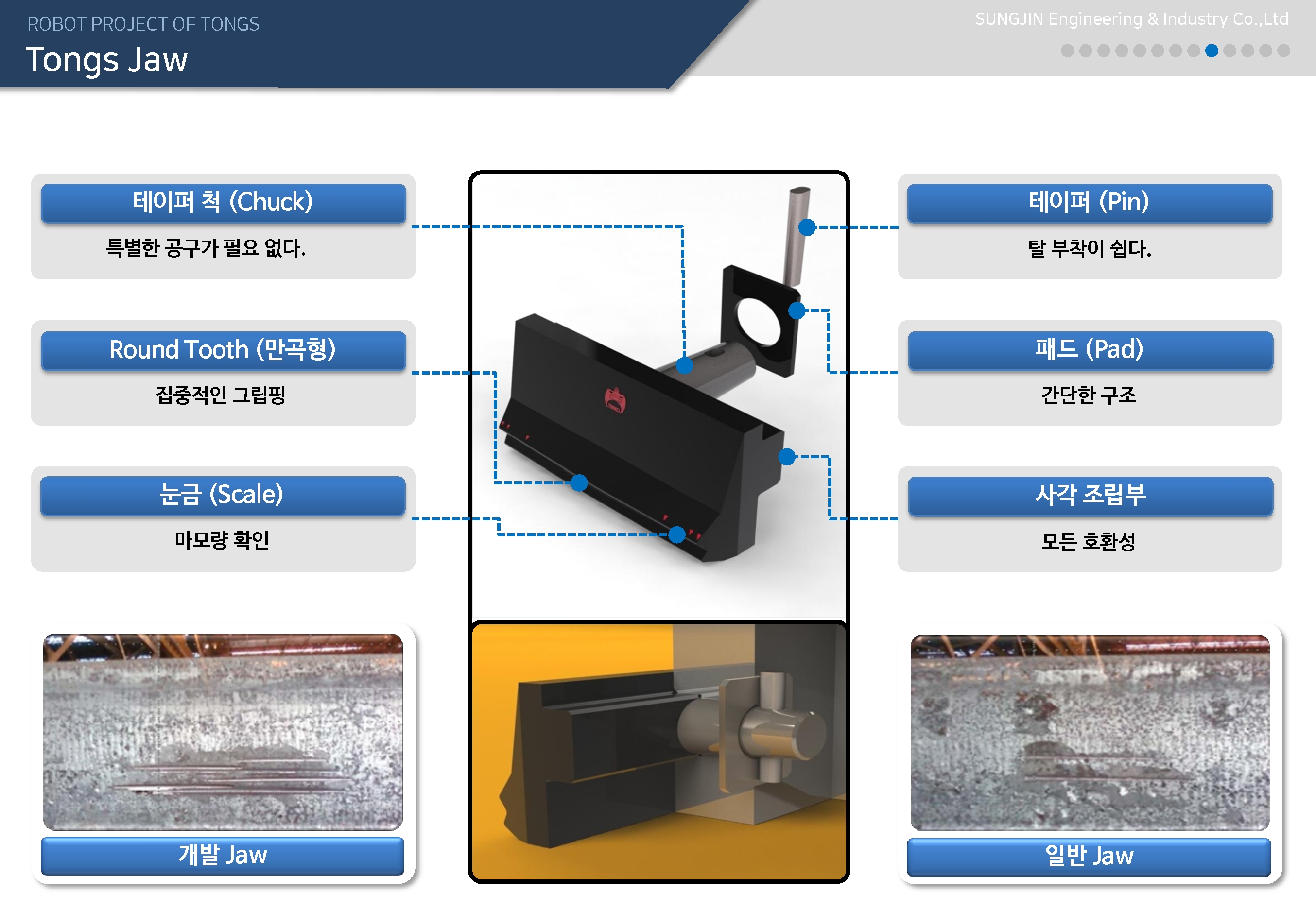

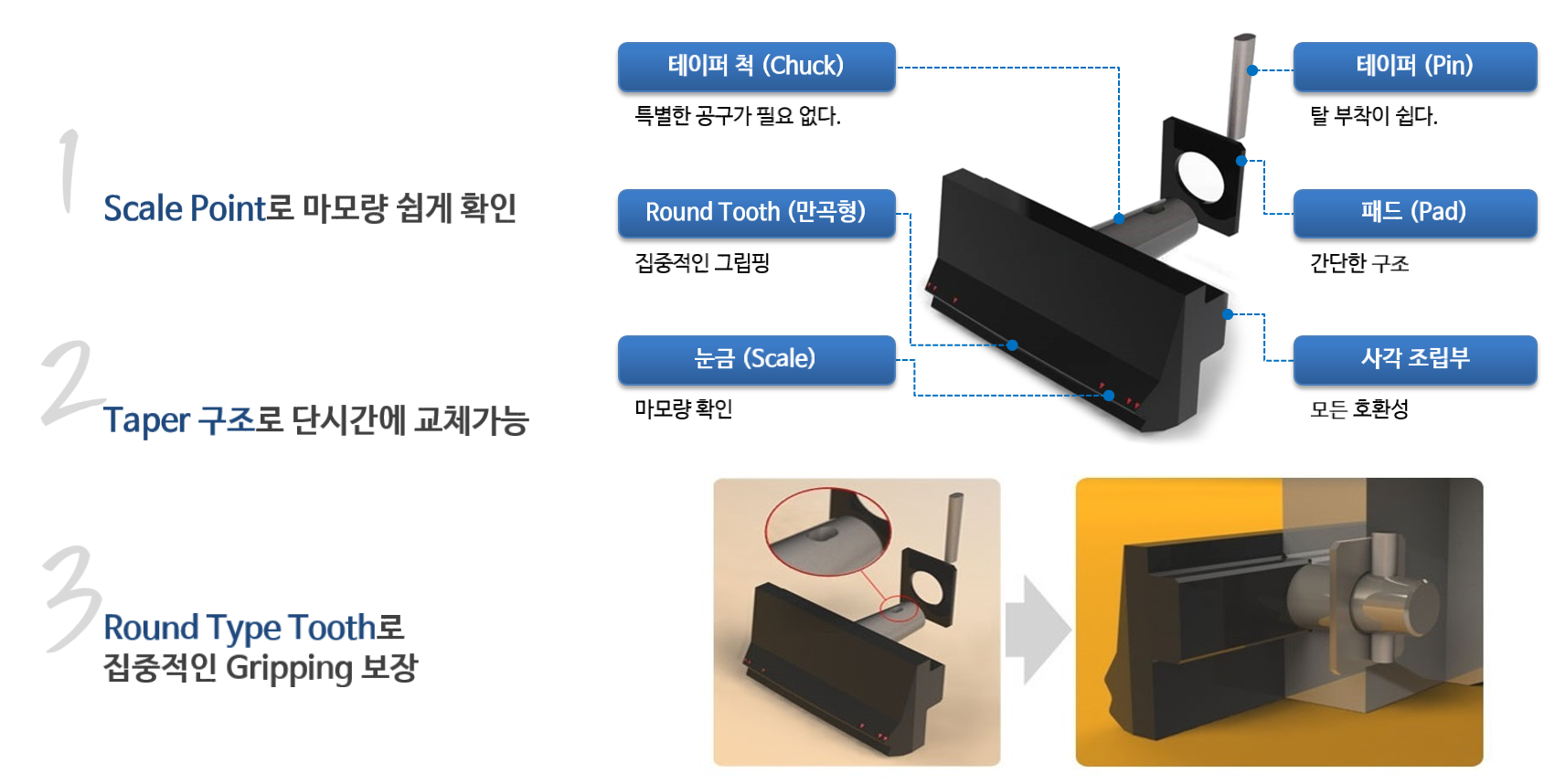

SF-Jaw란?
SF-Jaw에는 Tooth의 마모량을 누구나 확인할 수 있도록 Scale Point 표시가 되어 있다.
기존에는 마모량을 공기구를 이용하여 측정하였지만, SF-Jaw는 타이어처럼 마모량을 육안으로 확인 할 수 있는 큰 장점과, 체결방식이 Taper 구조로 되어 있어 누구나 손쉽고 단시간에 교체할 수 있다.
또한 Tooth 부분은 응집력의 균일한 분포를 위해 Round Type으로 설계되며, 최대 마모량 10mm 발생시에도 마모 상태는 평면 마모가 아닌 타원마모이기 때문에, 기존 Jaw보다 집중적인 Gripping 능력을 발휘 할 수 있다.
10-0965279

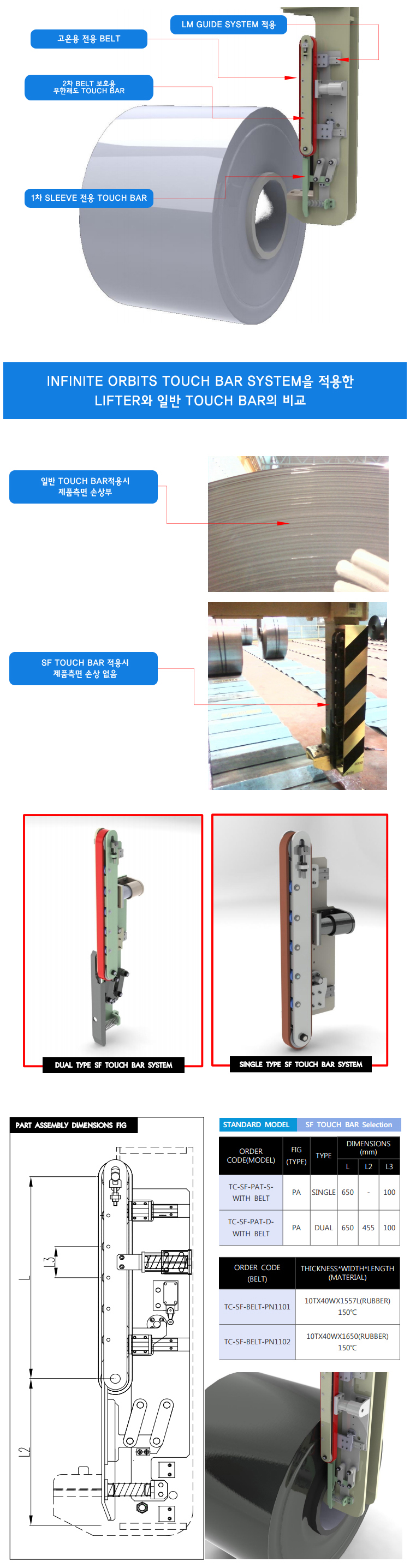

통스크레인의 그립핑조우INFINITE ORBITS TOUCH BAR 무한궤도 터치바의 특징
DUAL TYPE 감지기능
기존 Touch Bar에서 개선된 이중구조타입으로, 하부에는 Sleeve를 감지하도록 설계된 1차 Touch Bar가 코일의 폭을 감지하도록 되어있으며, Sleeve가 없거나 제품표면과 동일선상에 있을 경우에 제품측면에 손상을 주지 않으면서 Gripping할 수 있도록 고안된 2차 무한궤도 Touch Bar이다.
고온 및 내마모를 강화한 무한궤도 전용BELT
권취작업 직후 고온상태의 박판 코일 운송작업시 코일 리프터의 Gripping으로 인한 제품의 손상을 방지하기 위해 특수제작된 내열/내마모성 BELT이다.
